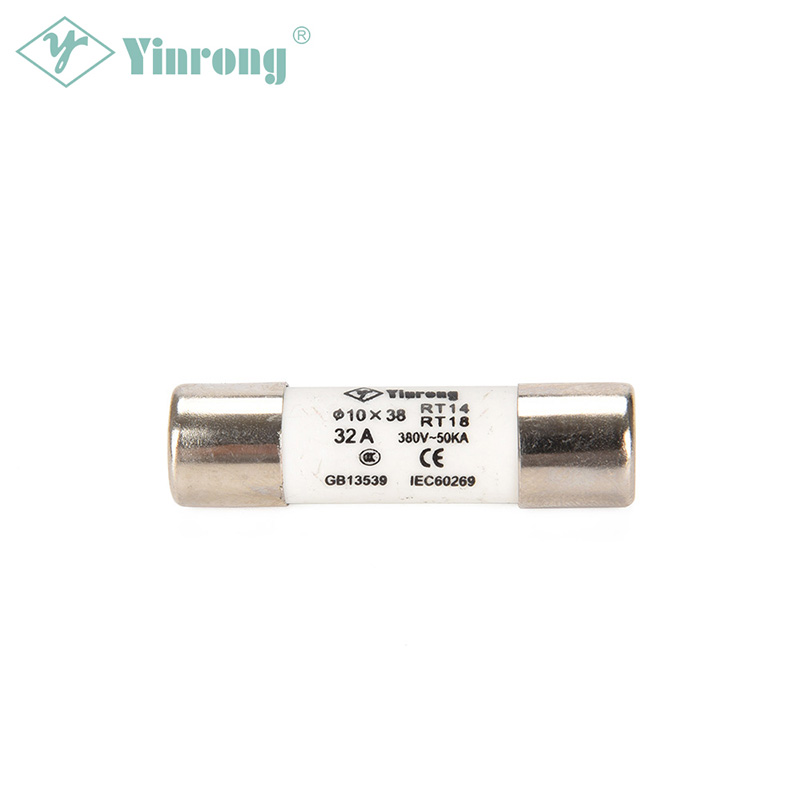

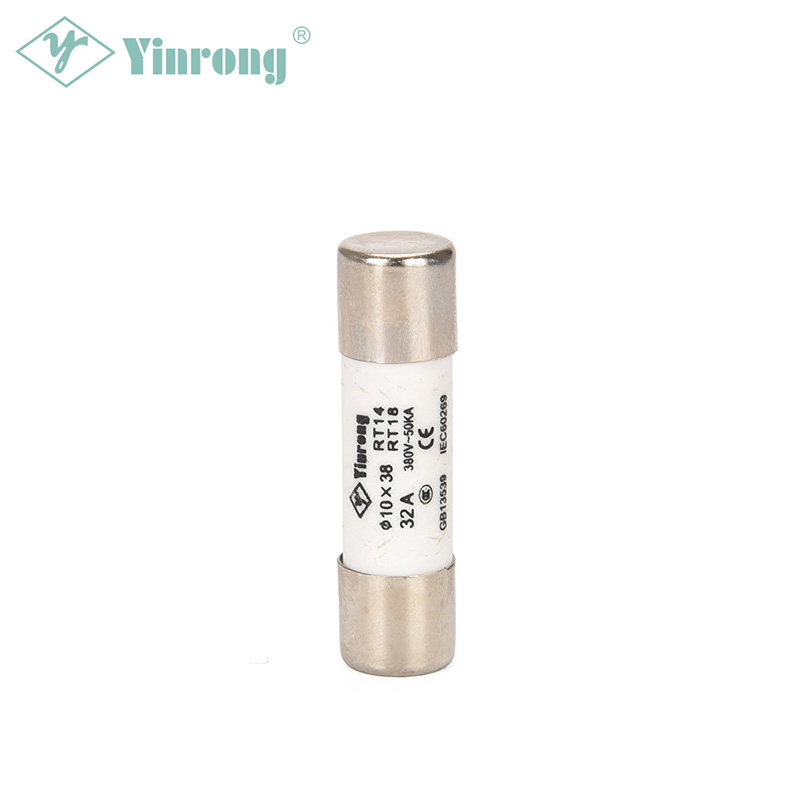

Fusibile cilindrico HRC da 500 V CA 32 A 10 × 38 mm

Fusibile cilindrico HRC da 500 V CA 32 A 10 × 38 mm

Approvazioni e standard

• IEC60269-1
• IEC60269-2

Classe di operazione

• gG/gL
• am
• aR

caratteristiche e benefici

• Copertura di circuiti di distribuzione elettrica da 250 VCA, 380 VCA, 500 VCA e 690 VCA e varie applicazioni industriali
• Disponibili valori di ampere 2-32A
• Protezione completa
• Soddisfa gli standard IEC per l'accettazione globale
• Costruzione cilindrica standardizzata
• Prestazioni a bassa dissipazione di potenza per un aumento della temperatura inferiore
• Montabile su guida DIN

Applicazioni

• Applicazioni industriali generali
• Azionamenti a motore
• LV-net funziona
• Protezione del cavo
• Relè allo stato solido
• Dispositivi a semiconduttore
• Raddrizzatori di potenza
• Sistema di continuità
• Convertitori

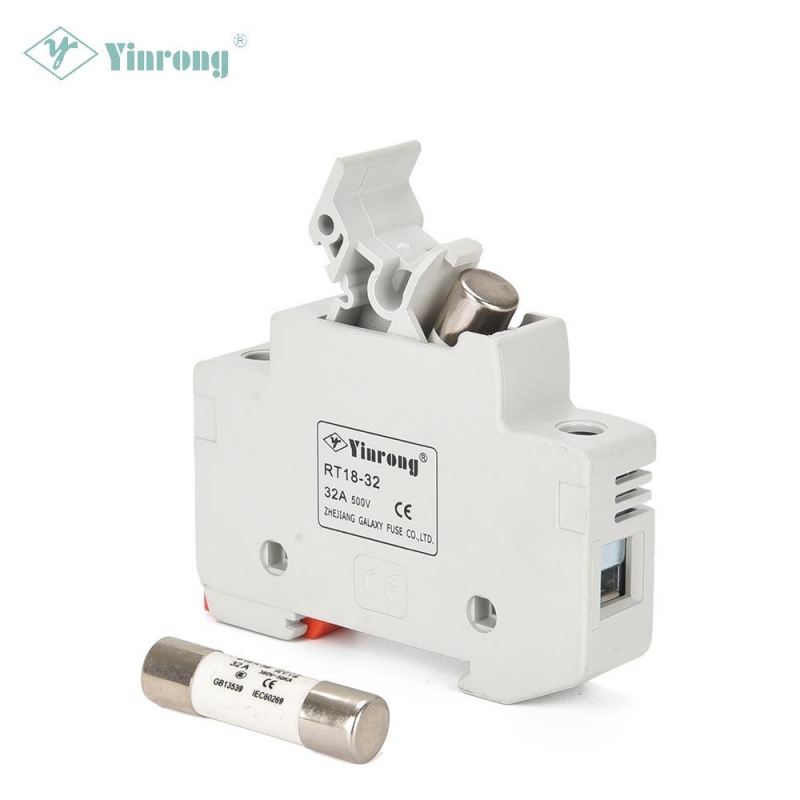

Portafusibili consigliato

• Senza indicatore: portafusibili RT18-32
• Con indicatore: portafusibili RT18-32X

Paese d'origine

• Repubblica Popolare Cinese

Parametro

Modello/Taglia	Tensione nominale (V)	Corrente nominale (A)	La dimensione complessiva
			ΦC	A	Figura.
10,3x38T	380/500	2,4,6,8,10,12,16,20,25,32	10.3	38T	Fig. 1
5x20	250	0.5,1,2,4,6,10,12,13	5	20	Fig.2
5x25	250	0.5,1,2,4,6,10,12,16	5	25
6x20	250	0.5,1,2,4,6,10,12,16	6	20
6,3x23	250	0.5,1,2,4,6,10,12,16,20	6.3	23
6,3x25	250	0.5,1,2,4,6,10,12,16,20	6.3	25
6,3x31,5	250/500	0.5,1,2,4,6,10,12,16,20	6.3	31.5
8,5x23	250	0.5,1,2,4,6,10,12,16,20,25	8.5	23
8,5x31,5	250/500	0.5,1,2,4,6,10,12,16,20,25	8.5	31.5
8,5x36	380/500	2,4,6,8,10,12,16,20,25,32	8.5	36
10x30	380/500	2,4,6,8,10,12,16,20,25,32	10	30
10,3x28,5	250	2,4,6,8,10,12,16,20,25,32	10.3	28.5
10,3x31,5	250/500	2,4,6,8,10,12,16,20,25,32	10.3	31.5
10,3x34	250/500	2,4,6,8,10,12,16,20,25,32	10.3	34
10,3x38	380/500	2,4,6,8,10,12,16,20,25,32	10.3	38
10,3x57	690	2,4,6,8,10,12,16,20,25,32	10.3	57
14,3x38	250/500	2,4,6,8,10,12,16,20,25,32,40,50,63	14.3	38
14,3x45	380/500	2,4,6,8,10,12,16,20,25,32,40,50,63	14.3	45
14,3x51	380/500	2,4,6,8,10,12,16,20,25,32,40,50,63	14.3	51
14,3x67	690	2,4,6,8,10,12,16,20,25,32,40,50	14.3	67
15x50	380/500	20,25,32,40,50	15	50
16,7x35	250/500	16,20,25,32,40,50,63	16.7	35
18x37	250/500	2,4,6,8,10,12,16,20,25,32,40,50,63	18	37
18x50	690	2,4,6,8,10,12,16,20,25,32,40,50,63	18	50
20,5x40	250/500	2,4,6,8,10,12,16,20,25,32,40,50,63	20.5	40
20,5x76	690	2,4,6,8,10,12,16,20,25,32,40,50,63	20.5	76
20,5x114	690	2,4,6,8,10,12,16,20,25,32,40,50,63	20.5	114
20,5x127	690	0.5,1,2,4,6,8,10,12,16,20,25,32	20.5	127
22,2x58	380/500	10,16,20,25,32,40,50,63,80,100,125	22.2	58
27x60	690	32,40,50,63,80	27	60
27x139	690	32,40,50,63	27	139
27x147	690	32,40,50,63	27	147
30x57	690	16,20,25,32,40,50,63,80,100,125	30	57
14,3x51H	380/500	2,4,6,8,10,12,16,20,25,32,40,50,63	14.3	51H	Fig.3
20,5x76H	690	2,4,6,8,10,12,16,20,25,32,40,50,63	20.5	76H
20,5x114H	690	2,4,6,8,10,12,16,20,25,32,40,50,63	20.5	114H
20,5x 127H	690	0.5,1,2,4,6,8,10,12,16,20,25,32	20.5	127H
22,2x58H	690	10,16,20,25,32,40,50,63,80,100,125	22.2	58H
27x 139H	690	32,40,50,63	27	139H
27x 147H	690	32,40,50,63	27	147H

Dimensioni (mm)
