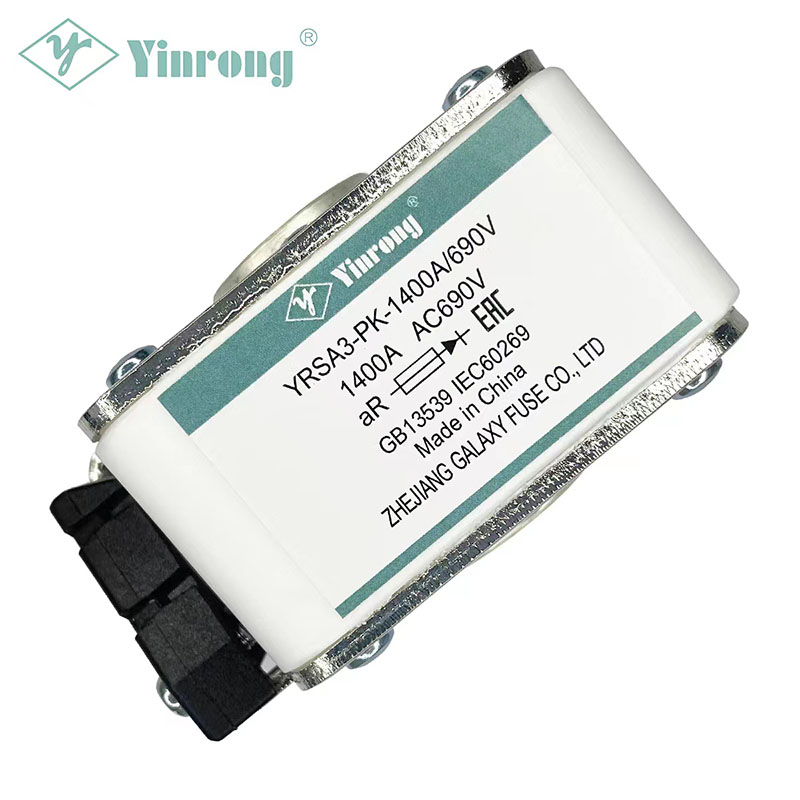

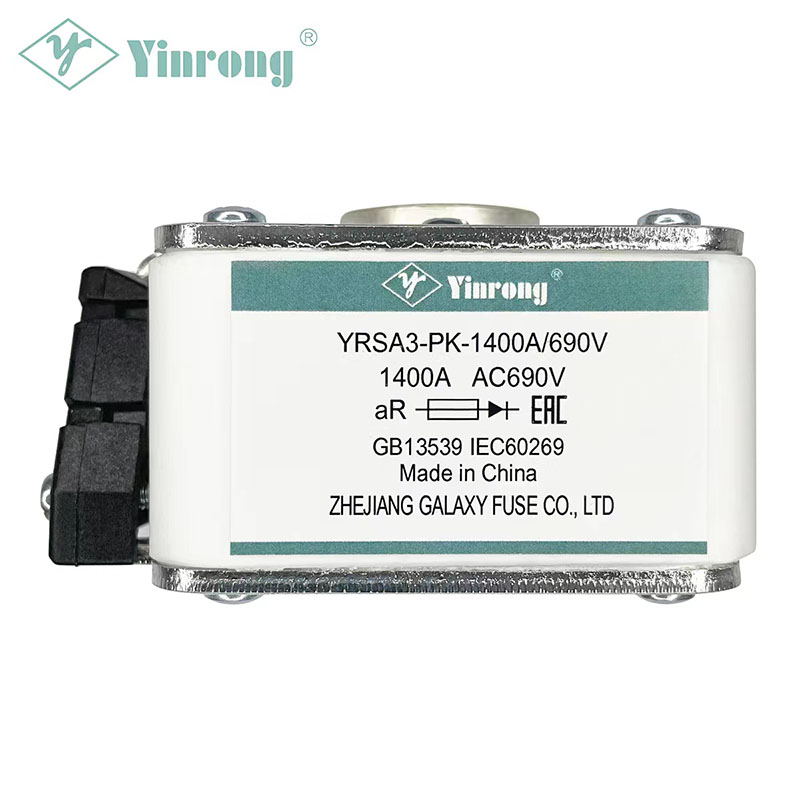

Il fusibile ad alta velocità YRSA3-PK a corpo quadrato del fornitore cinese di fusibili Galaxy Fuse (Yinrong) offre la massima flessibilità nella progettazione delle apparecchiature e la massima protezione per le apparecchiature di conversione di potenza di oggi. Questi fusibili a corpo quadrato sono disponibili in due diverse classi di funzionamento gR e aR. Il fusibile YRSA3-PK gR è progettato sia per la protezione da sovraccarico che da cortocircuito. Il fusibile YRSA3-PK aR è progettato solo per la protezione da cortocircuito. Il fusibile ad alta velocità YRSA3-PK a corpo quadrato è appositamente progettato per proteggere i dispositivi a semiconduttore, fornisce un'ampia amperaggio di 500-2000 A sotto la tensione nominale di 690 V/700 V CA, che può adattarsi alla maggior parte dei dispositivi a semiconduttore. Questo fusibile ad alta velocità con corpo quadrato YRSA3-PK è conforme allo standard nazionale GB13539.4 e allo standard del comitato elettrico internazionale IEC60269-4. Questa serie quadrata di fusibili per la protezione di apparecchiature a semiconduttore ha un basso valore I²t, un'elevata capacità di limitazione della corrente e un'elevata capacità di interruzione. Molti fusibili a corpo quadrato sono dotati di un indicatore di scatto. Questo indicatore di scatto può azionare un microinterruttore montabile sul campo che può essere facilmente montato direttamente sulla sbarra collettrice. Galaxy Fuse (Yinrong) offre anche vari fusibili ad alta velocità per soddisfare i requisiti globali.
⢠GB/T13539.4
⢠IEC60269-4
⢠gR
⢠aR
⢠Disponibile impianto elettrico AC 690V(IEC)/700V(UL).
⢠500-2000 ampere disponibili
⢠Grado di interruzione estremamente elevato
⢠Abilità ciclistica superiore
⢠Elevata limitazione di corrente
⢠Design con montaggio diretto su sbarra collettrice

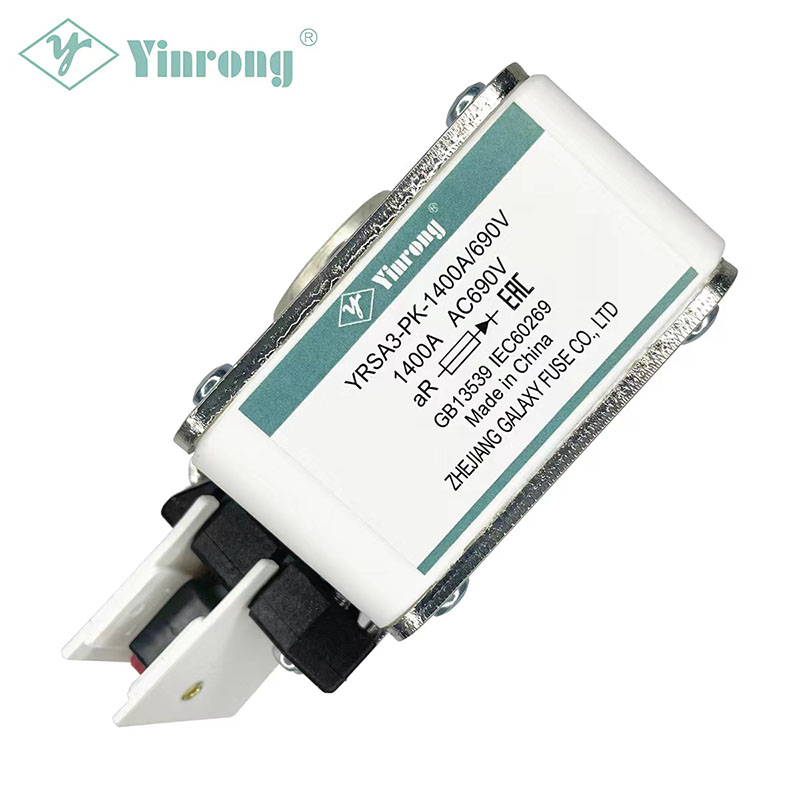

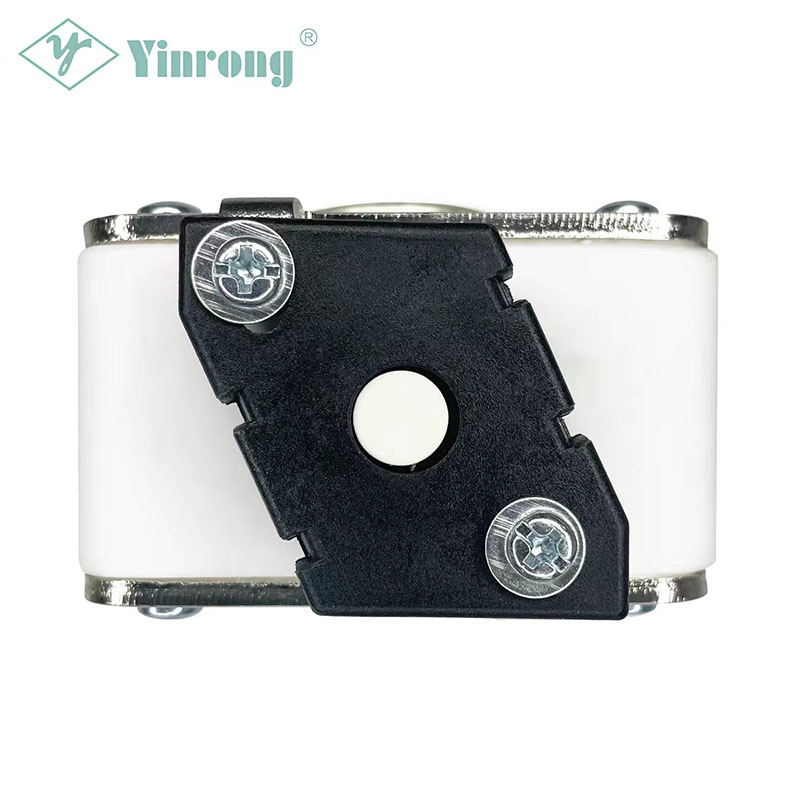

⢠Indicazione visiva del fusibile bruciato del microinterruttore
⢠Conforme agli standard IEC per l'accettazione globale
⢠Raddrizzatori di potenza
⢠Semiconduttore
⢠Azionamenti CC
⢠Pacco batterie ESS
⢠Sbarra comune CC
⢠Convertitori di potenza
⢠Altri dispositivi di conversione di potenza
⢠Repubblica popolare cinese
Modello/Taglia | Tensione nominale (V) | Corrente nominale (A) | Capacità di interruzione (kA) | La dimensione complessiva | ||||||
---|---|---|---|---|---|---|---|---|---|---|
A±2 | B±2 | C±2 | D±2,5 | E±1 | F | Sol ±1 | ||||
YRSA3-PK | 690 V CA (IEC) 700 V CA (UL) | 500-2000A | AC: 200kA | 53(65) | 44 | 75 | 92 | Ï30 | M12 | 10 |
â YRSA3-PK: 1600-2000A, A=65 â¡G: profondità di avvitamento del prigioniero |
