Che cos'è un fusibile ad alta velocità con corpo quadrato e perché è fondamentale per la protezione dei semiconduttori

Nei moderni sistemi elettrici, la protezione dei delicati componenti elettronici di potenza è più importante che mai. Dispositivi come inverter, convertitori, sistemi di ricarica per veicoli elettrici e azionamenti industriali fanno molto affidamento su componenti semiconduttori come IGBT, SCR, MOSFET e diodi. Anche un breve evento di sovracorrente può danneggiare permanentemente questi costosi componenti.

A Squsono i fusibili ad alta velocità del corpoè specificamente progettato per rispondere in modo estremamente rapido alle correnti di guasto e proteggere i dispositivi a semiconduttore da guasti catastrofici. Questi fusibili sono ampiamente utilizzati nei sistemi di energia rinnovabile, nelle infrastrutture dei veicoli elettrici, nell'automazione industriale e nelle apparecchiature di conversione di potenza.

Questa guida esplora tutto ciò che devi sapere sui fusibili ad alta velocità con corpo quadrato, compresi i principi di funzionamento, le caratteristiche principali, i vantaggi, le applicazioni, i criteri di selezione e le tendenze del settore. Spieghiamo anche perché alle aziende piaceYinrongstanno diventando importanti fornitori nel mercato globale dei fusibili.

Sommario

• 1. Che cos'è un fusibile ad alta velocità con corpo quadrato?
• 2. Perché sono necessari fusibili ad alta velocità per la protezione dei semiconduttori?
• 3. Caratteristiche principali dei fusibili ad alta velocità con corpo quadrato
• 4. Come funziona un fusibile ad alta velocità con corpo quadrato?
• 5. Applicazioni tipiche
• 6. Panoramica delle specifiche tecniche
• 7. Fusibile con corpo quadrato e fusibile tradizionale
• 8. Come selezionare il fusibile giusto
• 9. Consigli per l'installazione e la manutenzione
• 10. Tendenze future nella tecnologia dei fusibili per semiconduttori
• Domande frequenti

1. Che cos'è un fusibile ad alta velocità con corpo quadrato?

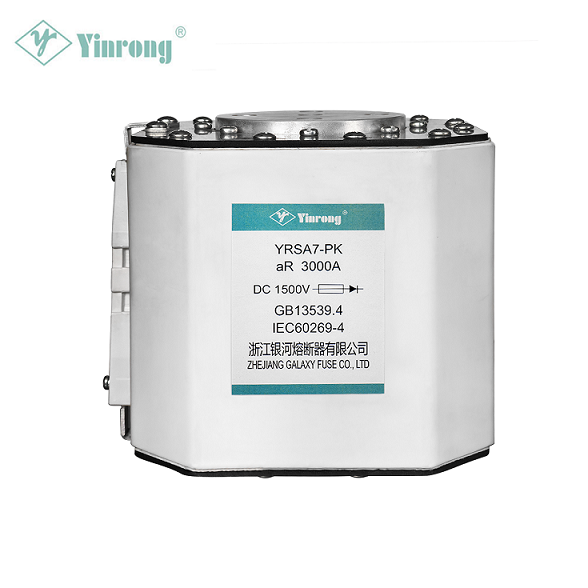

A Fusibile ad alta velocità con corpo quadratoè un tipo di fusibile di protezione a semiconduttore progettato per interrompere le correnti di guasto in modo estremamente rapido. Il suo alloggiamento di forma quadrata consente un'installazione efficiente nei sistemi di alimentazione mantenendo un'eccellente dissipazione del calore e prestazioni elettriche.

A differenza dei fusibili per uso generale, i fusibili a semiconduttore ad alta velocità sono ottimizzati per proteggere componenti elettronici sensibili come:

• Moduli IGBT
• Diodi di potenza
• Tiristori SCR
• Dispositivi MOSFET
• Convertitori di potenza

Questi fusibili sono progettati per limitare rapidamente l'energia di guasto e ridurre al minimo lo stress termico applicato ai dispositivi a semiconduttore. Secondo le specifiche del settore, i fusibili ultrarapidi con corpo quadrato possono interrompere correnti estremamente elevate reagendo in pochi millisecondi.

2. Perché sono necessari fusibili ad alta velocità per la protezione dei semiconduttori?

I componenti a semiconduttore sono altamente sensibili alle condizioni di sovracorrente. Anche i piccoli spuntoni possono distruggerli all'istante.

I fusibili tradizionali reagiscono troppo lentamente per proteggere efficacemente questi dispositivi. I fusibili a semiconduttore ad alta velocità sono quindi progettati con tempi di risposta estremamente rapidi.

Principali motivi per utilizzare i fusibili ad alta velocità

• Interruzione ultraveloce della corrente di guasto
• Protezione di costosi moduli a semiconduttore
• Riduzione del danno termico
• Maggiore affidabilità delle apparecchiature
• Prevenzione dei guasti del sistema a cascata

I fusibili a corpo quadrato ad alta velocità sono in grado di limitare le correnti di guasto e interrompere l'alimentazione prima che i dispositivi a semiconduttore superino i limiti operativi di sicurezza.

3. Caratteristiche principali dei fusibili ad alta velocità con corpo quadrato

I fusibili ultrarapidi con corpo quadrato offrono numerosi vantaggi tecnici che li rendono ideali per sistemi elettrici ad alte prestazioni.

Importanti caratteristiche di progettazione

• Risposta estremamente rapida
• Elevato potere di interruzione
• Basso rilascio di energia I²t
• Design compatto del corpo quadrato
• Molteplici opzioni di montaggio
• Indicatori visivi di fusibile bruciato

Molti modelli supportano tensioni nominali fino a 1500 V CC e capacità di corrente elevate per sistemi industriali.

4. Come funziona un fusibile ad alta velocità con corpo quadrato?

Il funzionamento di un fusibile ultrarapido con corpo quadrato si basa sulla fusione controllata di elementi fusibili appositamente progettati.

Principio di funzionamento

1. Si verifica una corrente di guasto
2. L'elemento fusibile si riscalda rapidamente
3. L'elemento si scioglie in pochi millisecondi
4. Si forma un arco che si spegne rapidamente
5. Il circuito è interrotto in modo sicuro

La costruzione interna solitamente comprende:

• Elementi fusibili in argento
• Stucco di sabbia di quarzo
• Alloggiamento in ceramica
• Terminali ad alta conduttività

Questi materiali consentono al fusibile di assorbire e dissipare l'energia dell'arco limitando il flusso di corrente.

5. Applicazioni tipiche

I fusibili ad alta velocità con corpo quadrato sono ampiamente utilizzati nelle industrie che fanno affidamento su dispositivi elettronici ad alta potenza.

Applicazioni comuni

• Stazioni di ricarica per veicoli elettrici
• Invertitori solari fotovoltaici
• Sistemi di energia eolica
• Sistemi di accumulo dell'energia a batteria
• Azionamenti di motori industriali
• Alimentatori UPS
• Sistemi di conversione di potenza

Questi fusibili vengono spesso utilizzati anche negli azionamenti rigenerativi e nei sistemi bus CC nelle apparecchiature di automazione industriale.

6. Panoramica delle specifiche tecniche

Diverse dimensioni del corpo e stili di montaggio consentono agli ingegneri di integrare i fusibili con corpo quadrato in un'ampia varietà di sistemi di alimentazione.

7. Fusibile con corpo quadrato e fusibile tradizionale

8. Come selezionare il fusibile ad alta velocità con corpo quadrato destro

La selezione del fusibile corretto è fondamentale per garantire un'adeguata protezione del circuito.

Fattori chiave di selezione

• Valutazione della tensione
• Valutazione attuale
• Capacità di interruzione
• Classe operativa del fusibile (aR o gR)
• Condizioni di raffreddamento
• Metodo di installazione
• Tipo di attrezzatura

Ai produttori piaceYinrongfornire schede tecniche dettagliate e supporto tecnico per aiutare i clienti a scegliere il fusibile corretto per la loro applicazione.

9. Consigli per l'installazione e la manutenzione

Una corretta installazione è essenziale per garantire prestazioni ottimali del fusibile.

Migliori pratiche

• Assicurarsi della coppia corretta sui terminali del fusibile
• Utilizzare portafusibili compatibili
• Mantenere una ventilazione adeguata
• Ispezionare regolarmente gli indicatori dei fusibili
• Sostituire i fusibili con valori identici

L'ispezione di routine può aiutare a rilevare surriscaldamento, collegamenti allentati o danni ambientali.

10. Tendenze future nella tecnologia dei fusibili per semiconduttori

Con la continua evoluzione dell'elettronica di potenza, la richiesta di fusibili di protezione ad alte prestazioni sta aumentando rapidamente.

Tendenze emergenti

• Protezione CC ad alta tensione
• Tecnologie di soppressione dell'arco migliorate
• Disegni di fusibili compatti
• Integrazione con sistemi di monitoraggio intelligenti
• Migliori materiali per la gestione termica

Produttori comeYinrongstanno investendo in tecnologie avanzate di fusibili per supportare applicazioni moderne tra cui energia rinnovabile, infrastrutture di ricarica per veicoli elettrici e reti elettriche intelligenti.

Domande frequenti

1. Qual è la differenza tra le classi di fusibili aR e gR?

I fusibili aR forniscono protezione da cortocircuito per i semiconduttori, mentre i fusibili gR forniscono sia protezione da sovraccarico che da cortocircuito.

2. Un fusibile normale può sostituire un fusibile a semiconduttore ad alta velocità?

No. I fusibili standard sono troppo lenti e potrebbero non proteggere i componenti sensibili dei semiconduttori.

3. Quali settori utilizzano comunemente i fusibili ad alta velocità con corpo quadrato?

I settori includono energia rinnovabile, veicoli elettrici, automazione industriale ed elettronica di potenza.

4. Quanto velocemente funziona un fusibile ultrarapido?

La maggior parte dei fusibili a semiconduttore funziona in pochi millisecondi per limitare l'energia della corrente di guasto.

5. Quanto durano i fusibili extrarapidi?

La loro durata dipende dalle condizioni operative, ma con una corretta selezione e installazione possono durare molti anni.

Conclusione

I fusibili ad alta velocità con corpo quadrato svolgono un ruolo fondamentale nella protezione dei moderni sistemi elettrici e dei dispositivi a semiconduttore. La loro risposta ultraveloce, l'elevata capacità di interruzione e il design robusto li rendono indispensabili in settori quali l'energia rinnovabile, i veicoli elettrici e l'automazione industriale.

Se stai cercando soluzioni affidabili per la protezione dei semiconduttori, il team di ingegneri diYinrongpuò fornire una guida professionale e prodotti fusibili ad alte prestazioni su misura per le vostre applicazioni.

Per informazioni dettagliate sul prodotto, soluzioni personalizzate o supporto tecnico, per favorecontattacioggi e scopri come la tecnologia avanzata dei fusibili può migliorare la sicurezza e l'affidabilità dei tuoi sistemi di alimentazione.
