​Fusibile ad azione rapida e fusibile normale: qual è la vera differenza?

Nella progettazione di sistemi elettronici di potenza, la scelta del fusibile determina direttamente i margini di sicurezza dell'apparecchiatura e l'efficacia della protezione dai guasti. Di fronte ai fusibili ad azione rapida rispetto ai fusibili ordinari, molti ingegneri fanno scelte approssimative basate esclusivamente sulla corrente e sulla tensione nominali, trascurando le differenze fondamentali nella scienza dei materiali, nei meccanismi di risposta e negli scenari applicativi. Questa supervisione può comportare seri rischi nei nuovi sistemi di energia e di stoccaggio dell’energia.

Questo articolo fornisce un'analisi sistematica delle differenze fondamentali tra i fusibili ad azione rapida e i fusibili ordinari, dalla progettazione strutturale e dai meccanismi di fusione ai limiti dell'applicazione, per aiutare gli ingegneri a prendere decisioni di selezione accurate.

Struttura e Materiali: Dal "Filo Metallico" all'"Elemento Fusibile di Precisione"

L'elemento fusibile di un comune fusibile è tipicamente costituito da filo metallico di forma geometrica, caratterizzato da una struttura semplice e da un basso costo di produzione. La sua logica di fusione si basa sul calore Joule generato dalla corrente di sovraccarico stessa; quando l'accumulo di calore raggiunge il punto di fusione, l'elemento fonde e apre il circuito. Questo design lo rende adatto a scenari in cui la risposta rapida non è fondamentale, come la protezione da sovraccarico per cavi e fili.

Il fusibile ad azione rapida, tuttavia, è appositamente ottimizzato sia nel materiale che nella struttura. Il suo elemento fusibile è realizzato in argento puro, rame argentato o rame puro, a forma di striscia sottile rettangolare con colli a foro circolare ristretto e punti di saldatura a basso punto di fusione preposizionati in posizioni specifiche. L'ingegnosità di questo progetto sta nel fatto che quando si verifica un sovraccarico o una corrente di cortocircuito multiplo basso, il punto di saldatura si scioglie per primo e, attraverso un effetto metallurgico, accelera la rapida separazione dell'elemento in corrispondenza del collo ristretto, ottenendo un'interruzione del circuito in tempi da microsecondi a millisecondi.

In sostanza, i fusibili ordinari si basano sull'"accumulo naturale di calore", mentre i fusibili ad azione rapida ottengono una "rottura attiva accelerata" attraverso l'ingegneria strutturale e dei materiali: questa è la differenza fondamentale tra i due.

Velocità di risposta: il divario tra millisecondi e microsecondi

La velocità di risposta è il fattore di differenziazione più intuitivo tra i due tipi di fusibili.

Per i fusibili comuni il tempo di fusione è inversamente proporzionale al multiplo della corrente di sovraccarico: maggiore è la corrente che supera il valore nominale, minore è il tempo di fusione; al contrario, a multipli di sovraccarico inferiori, il tempo di fusione può estendersi a diversi secondi o anche di più. Questa caratteristica di "ritardo" è accettabile nella protezione dei cavi perché i cavi hanno una certa capacità termica e capacità di sovraccarico a breve termine.

I fusibili ad azione rapida si comportano in modo completamente diverso. Grazie al meccanismo di "accelerazione" dei punti di saldatura a basso punto di fusione e all'effetto di concentrazione della densità di corrente della struttura a collo ristretto, i fusibili ad azione rapida possono pulire il circuito in millisecondi o addirittura microsecondi. Questa velocità estrema non è perseguita fine a se stessa, ma per rimuovere la corrente di guasto entro il limite di tempo che i dispositivi a semiconduttore (come IGBT, MOSFET SiC e diodi raddrizzatori) possono sopportare: la tolleranza termica dei semiconduttori è in genere solo dell'ordine dei millisecondi e i normali fusibili non possono soddisfare questo requisito di protezione.

Scenari applicativi: gli obiettivi di protezione definiscono la logica di selezione

I limiti di applicazione dei fusibili rapidi e ordinari sono naturalmente definiti dalle rispettive caratteristiche di risposta.

I fusibili ordinari vengono utilizzati principalmente per la protezione da sovraccarico e cortocircuito di cavi e fili. I cavi possiedono una certa inerzia termica; i sovraccarichi a breve termine non causano immediatamente danni all'isolamento, quindi è consentito un certo ritardo nell'intervento del fusibile. Ciò spiega perché i fusibili ordinari continuano ad essere ampiamente utilizzati nella distribuzione degli edifici e nelle linee elettriche industriali.

I fusibili ad azione rapida, invece, sono progettati per proteggere i dispositivi di potenza a semiconduttore e i gruppi raddrizzatori. Negli inverter fotovoltaici, nelle stazioni di ricarica CC e nei convertitori di accumulo di energia (PCS), i moduli IGBT e SiC sono estremamente vulnerabili alla sovracorrente: una volta che si verifica un cortocircuito, la corrente deve essere eliminata entro centinaia di microsecondi, altrimenti il ​​dispositivo verrà danneggiato in modo permanente. I fusibili ad azione rapida sono proprio la soluzione a questa esigenza.

Soprattutto nei sistemi di accumulo dell'energia (ESS), l'applicazione dei fusibili ultrarapidi è fondamentale. Le correnti di cortocircuito nei gruppi di batterie presentano un'elevata tensione CC, un'elevata intensità di corrente e nessun passaggio naturale per lo zero, ponendo requisiti rigorosi in termini di capacità di interruzione e prestazioni di estinzione dell'arco. I fusibili CC ad alta velocità per l'accumulo di energia devono non solo fornire una risposta rapida ma anche estinguere in modo affidabile gli archi senza riaccendersi in condizioni CC ad alta tensione, offrendo allo stesso tempo una capacità di interruzione sufficiente per gestire le correnti di cortocircuito estremamente elevate che i cluster di batterie possono fornire.

Classificazione IEC: il divario tecnico tra aR e gG

Dal punto di vista degli standard sui fusibili della Commissione Elettrotecnica Internazionale (IEC), la differenza tra fusibili ad azione rapida e normali viene ulteriormente quantificata e standardizzata.

I fusibili ordinari tipicamente rientrano ingG(protezione cavi a gamma completa), che offre protezione completa da sovraccarico e cortocircuito ma con tempi di funzionamento relativamente più lunghi, adatti per la distribuzione generale e la protezione dei cavi.

I fusibili rapidi appartengono allaaR(protezione semiconduttori a campo parziale). I fusibili aR sono progettati specificatamente per la protezione di dispositivi a semiconduttore, caratterizzati da valori I²t (energia passante) estremamente bassi e da un'elevata capacità di limitazione della corrente. Possono interrompere la corrente di guasto nella fase iniziale del guasto, limitando l'energia di guasto entro la capacità di resistenza dei dispositivi a semiconduttore. I fusibili aR non gestiscono la protezione da sovraccarico multiplo basso: questa funzione è assegnata a sistemi di controllo o contattori, formando una chiara gerarchia funzionale.

Fusibile galattico: soluzioni di fusibili ad alta velocità per la nuova energia e lo stoccaggio dell'energia

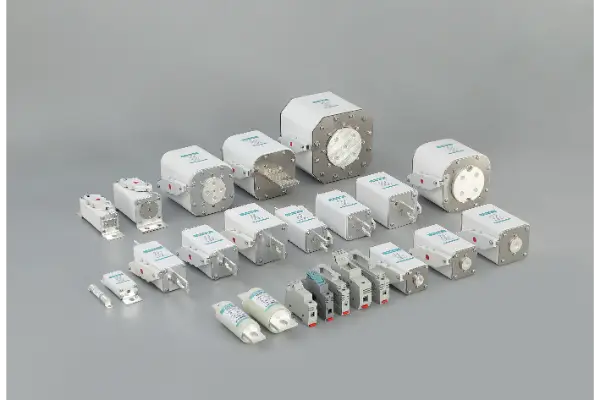

Fusibile galatticovanta oltre 40 anni di esperienza nella ricerca e sviluppo e nella produzione di fusibili, maturando una profonda competenza tecnica nel segmento dei fusibili ad azione rapida. Per le nuove applicazioni energetiche come inverter fotovoltaici, stazioni di ricarica CC e convertitori per l'accumulo di energia, Galaxy Fuse offre una gamma completa di fusibili ad alte prestazioni.

Fusibili ad alta velocità dedicati al sistema di accumulo dell'energiasono un'area di interesse chiave per Galaxy Fuse. I sistemi di accumulo dell'energia richiedono dai fusibili molto di più rispetto alle applicazioni industriali generali: tensioni CC fino a 1500 V, correnti di cortocircuito che raggiungono centinaia di kiloampere e la necessità di assoluta affidabilità di estinzione dell'arco e di interruzione in ambienti con batterie chiuse. I prodotti della serie di accumulo di energia Galaxy Fuse utilizzano elementi fusibili in argento puro e mezzi di estinzione dell'arco in sabbia di quarzo di elevata purezza, combinati con design ottimizzati della struttura del collo, per garantire una risposta di livello microsecondo e un'interruzione affidabile in condizioni di guasto estreme.

Vantaggi tecnici principali:

●Elementi in argento puro/rame argentato:Il basso punto di fusione e l'elevata conduttività garantiscono una risposta rapida

●Struttura del collo ottimizzata:Controllo preciso dei punti di fusione per un'interruzione coerente dell'arco

●Estinzione ad arco con sabbia di quarzo ad elevata purezza:Assorbe rapidamente l'energia dell'arco e sopprime il riinnesco

●Certificazione completa:I prodotti sono conformi a IEC60269, GB13539 e altri standard internazionali, con più serie con certificazioni UL, TUV e CE

●Supporto completo dei dati tecnici:Fornisce curve I²t misurate e curve della corrente di interruzione, facilitando calcoli accurati di coordinamento della protezione del sistema per gli ingegneri

Conclusione

La differenza tra fusibili ad azione rapida e normali si estende ben oltre il livello superficiale "veloce contro lento". Dalla selezione dei materiali e l'ottimizzazione strutturale ai meccanismi di risposta e alla classificazione IEC, i due rappresentano filosofie di protezione completamente diverse.

I fusibili ordinari proteggono la "capacità termica" dei cavi; i fusibili ad azione rapida proteggono la "finestra fragile" dei semiconduttori. Nei nuovi settori dell'energia e dello stoccaggio dell'energia in rapida crescita di oggi, comprendere e utilizzare correttamente il valore unico dei fusibili ad azione rapida è una competenza essenziale per ogni ingegnere elettronico di potenza.

Fusibile galattico: oltre 46 anni di impegno nella produzione di fusibili di alta qualità, dedicati a fornire soluzioni di protezione dei circuiti sicure e affidabili per la nuova energia globale e i sistemi di accumulo dell'energia.

Per supporto tecnico sulla selezione dei fusibili ad alta velocità per l'accumulo di energia o nuove apparecchiature energetiche, per favorecontattare il Fusibile galatticosquadra tecnica.
