​Selezione del fusibile: passaggi fondamentali e considerazioni chiave

I fusibili sono ampiamente riconosciuti nei sistemi elettrici come l'ultima linea di difesa contro i guasti da sovracorrente: la loro corretta selezione determina direttamente la capacità di interruzione del guasto e i margini di sicurezza delle apparecchiature. Una selezione errata non solo porta a frequenti interruzioni di corrente delle apparecchiature, ma può anche causare gravi incidenti come incendi ed esplosioni. Tuttavia, di fronte a molteplici parametri complessi come la tensione nominale, le curve caratteristiche della corrente, il potere di interruzione e il declassamento della temperatura, molti ingegneri e personale addetto agli approvvigionamenti spesso si trovano incerti da dove cominciare. In qualità di fornitore professionale di componenti di protezione dei circuiti,Fusibile galatticoè impegnata da molti anni nel campo della protezione dei fusibili e della distribuzione dell'alimentazione, offrendo una gamma completa di fusibili, tra cui il tipo gL/gG a chiusura lenta, il tipo ad azione rapida e il tipo specifico CC, aiutando i clienti a ottenere una protezione sicura, precisa e affidabile da sovraccarico e cortocircuito. Questo articolo, che combina gli standard di selezione internazionali con l'esperienza pratica, delinea sistematicamente i passaggi principali e le considerazioni chiave per la selezione dei fusibili, aiutandoti a prendere decisioni corrette in base a dimensioni quali tensione, corrente, curve caratteristiche e potere di interruzione e fornendo una guida alla selezione chiara e utilizzabile.

1. Determinare la tensione nominale:

La tensione nominale del fusibile deve essere uguale o superiore alla tensione massima di esercizio del circuito protetto (comprese eventuali sovratensioni transitorie). Per i circuiti CC, è necessaria particolare attenzione nella selezione dei fusibili appositamente progettati per la CC, poiché interrompere un arco CC è molto più difficile che interrompere un arco CA.

2. Determinare la valutazione attuale (più critica e complessa)

Corrente operativa normale:

Misurare o calcolare con precisione la corrente continua assorbita dal circuito in condizioni operative normali. La corrente nominale del fusibile deve essere maggiore della normale corrente operativa del circuito e deve essere inferiore alla capacità di trasporto di corrente sicura del conduttore o dei componenti protetti.

3. Considerazioni chiave per la selezione della corrente nominale

(1) Curva caratteristica del fusibile

Consultare la curva caratteristica tempo-corrente del produttore.

Assicurarsi che in condizioni di corrente operativa normale, il fusibile non si cancelli (ovvero, il tempo di funzionamento del fusibile è più lungo del punto di corrente operativa normale).

In caso di correnti di sovraccarico o di cortocircuito che richiedono protezione, il fusibile deve attivarsi in modo sicuro entro un tempo sufficientemente breve (ovvero, la curva si trova a sinistra del punto di sovraccarico/cortocircuito).

(2) Protezione da sovraccarico

Per le apparecchiature con corrente di spunto durante l'avvio, come motori e trasformatori, il fusibile deve resistere alla corrente di avvio (sovratensione) senza interruzioni entro il tempo di avvio consentito (selezionare un fusibile con un valore I²t sufficiente).

Allo stesso tempo, quando si verifica un sovraccarico (ad esempio, da 1,5 a 6 volte la corrente nominale), il fusibile dovrebbe attivarsi entro il tempo di sovraccarico consentito dall'apparecchiatura. Selezionare fusibili ad intervento lento o ritardato (ad esempio, gL/gG, tipo T).

(3) Protezione da cortocircuito

Il fusibile deve interrompere correnti di cortocircuito molto elevate in un tempo estremamente breve (in genere millisecondi) per prevenire danni alle apparecchiature e incendi. È richiesto un potere di interruzione sufficiente (vedere la sezione successiva).

(4) Declassamento della temperatura

La corrente nominale di un fusibile diminuisce in caso di temperature ambiente elevate. Consultare la scheda tecnica ed eseguire i calcoli di declassamento in base alla temperatura massima effettiva dell'ambiente di installazione. Ad esempio, a una temperatura ambiente di 55°C, potrebbe essere necessario selezionare un fusibile con una corrente nominale superiore del 50% o più rispetto alla normale corrente operativa. Evitare di installare i fusibili in spazi chiusi ad alta temperatura o vicino a componenti che generano calore.

(5) Correnti di picco e invecchiamento

Impulsi di avvio frequenti o lievi sovraccarichi prolungati possono accelerare l'invecchiamento del fusibile, provocandone lo spegnimento anche con la normale corrente operativa. Valutare le fluttuazioni attuali nel funzionamento effettivo.

4. Determinare il potere di interruzione (potenza di interruzione)

Il potere di interruzione nominale del fusibile deve essere maggiore o uguale alla corrente di guasto massima prevista che può verificarsi nel circuito protetto (tipicamente la corrente di cortocircuito nel punto di installazione). Per i circuiti finali o i circuiti domestici, può essere necessario che il potere di interruzione sia di diverse migliaia di ampere (ad esempio 6 kA). Per i quadri di distribuzione principali industriali situati vicino a trasformatori di grandi dimensioni, il potere di interruzione potrebbe dover essere di decine o addirittura centinaia di kiloampere (ad esempio, 50 kA, 100 kA o superiore). La scelta di un fusibile con potere di interruzione insufficiente può causare la rottura del fusibile o l'impossibilità di estinguere in modo affidabile l'arco quando si interrompe una grande corrente di guasto, con conseguenti gravi incidenti.

Avvertenze critiche per la sicurezza

Nessuna sostituzione:

Non utilizzare mai un fusibile con una corrente nominale superiore a quella specificata, né sostituire un fusibile con un filo (rame o ferro). Questo rappresenta un grave pericolo di incendio.

Attenzione con DC:

Nei sistemi CC, utilizzare sempre fusibili chiaramente contrassegnati con una classificazione CC e con una tensione nominale adeguata. I fusibili CA potrebbero non interrompere in modo sicuro le correnti di guasto CC.

Pericolo di potere di interruzione insufficiente:

Un fusibile con potere di interruzione insufficiente può esplodere quando si interrompe una grande corrente di cortocircuito, producendo un arco e volando detriti: estremamente pericoloso.

Regola di sostituzione:

Dopo che un fusibile si è ripristinato, identificare ed eliminare sempre la causa del guasto, quindi sostituirlo con un fusibile dello stesso tipo e con gli stessi valori.

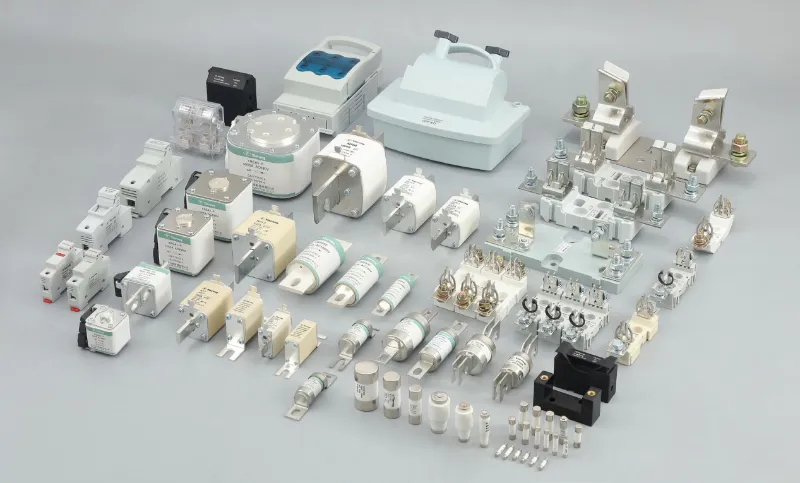

La selezione del fusibile non è affatto semplice come "scegliere semplicemente un valore nominale maggiore": richiede una considerazione completa di più variabili come tensione, corrente, temperatura ambiente, corrente di spunto ed energia di cortocircuito. Una selezione errata può rendere inefficace il dispositivo di protezione o addirittura diventare fonte di incidente. Galaxy Fuse offre una gamma completa diprodotti fusibilida 1 A a 2000 A, coprendo CA 250 V/500 V/690 V e CC 150 V/500 V/1000 V, inclusi fusibili gG/gL per uso generale, fusibili di protezione motore aM, fusibili di protezione semiconduttori ad azione rapida e fusibili specifici CC per accumulo di energia/fotovoltaico. Forniamo anche curve tempo-corrente complete e supporto per i dati di selezione I²t. Il nostro team tecnico può assistervi con servizi di selezione approfonditi come calcoli di declassamento, verifica del potere di interruzione e valutazione della durata dell'invecchiamento.
