Uno gestisce la commutazione controllata; l'altro fornisce protezione passiva: come si coordinano?
Nel circuito di alimentazione principale di una stazione di ricarica CC, il contattore CC e il fusibile costituiscono la barriera protettiva a doppio strato più critica. Uno esegue la funzione di commutazione controllabile; l'altro funge da ultima linea di difesa passiva. I loro ruoli sono chiaramente definiti, ma devono operare in un coordinamento preciso.
Molti ingegneri selezionano abitualmente questi due dispositivi in modo indipendente durante la progettazione del sistema. Tuttavia, l'esperienza pratica dell'ingegneria dimostra che un coordinamento improprio può portare a conseguenze che vanno dal guasto della protezione al surriscaldamento delle apparecchiature o addirittura a incidenti di sicurezza. Questo articolo analizza sistematicamente i principi di coordinamento e adattamento dei contattori DC e dei fusibili nelle stazioni di ricarica dal punto di vista dei principi tecnici e della pratica ingegneristica.
Un contattore CC è un dispositivo di commutazione elettromeccanico che collega e scollega i circuiti CC ad alta potenza sotto i comandi del sistema di controllo. Le sue funzioni principali in una stazione di ricarica includono:
•Controllo avvio/arresto carica: Si chiude per stabilire il percorso di ricarica su comando del BMS o del controller di ricarica e si apre per disconnettersi al termine.
•Isolamento di emergenza: Esegue la disconnessione controllata dell'alimentazione alla ricezione dei comandi quando il sistema rileva condizioni anomale quali sovratemperatura, sovratensione o guasti di isolamento.
•Gestione della precarica: Funziona con un resistore di precarica per limitare la corrente di spunto prima che il circuito principale venga energizzato, proteggendo i condensatori del bus.
Un fusibile è un elemento di protezione monouso che interrompe in modo affidabile le correnti di guasto prima che causino danni irreversibili. Le differenze fondamentali tra i fusibili ad azione rapida di grado semiconduttore utilizzati nelle stazioni di ricarica CC e i normali fusibili industriali sono:
•Risposta a livello di microsecondo: Molto più veloce delle decine di millisecondi necessari per l'attuazione meccanica del contattore.
•Caratteristica di limitazione della corrente: Limita l'energia della corrente di guasto entro i limiti di resistenza dei dispositivi di potenza a valle (IGBT/SiC).
•Capacità di estinzione dell'arco DC: Interruzione affidabile in sistemi da 500 V–1500 V CC senza rischio di riaccensione.
•Riepilogo del posizionamento: Il contattore è il “cancello di sicurezza” controllato; la miccia è l'indispensabile "ultima linea di difesa".
La progettazione della protezione della stazione di ricarica è ben lungi dall'installare semplicemente due dispositivi nello stesso involucro. La loro relazione di coordinamento costituisce la logica tecnica centrale di un'architettura di protezione a più livelli.
Ingresso rete → Modulo CA/CC → Bus CC → Fusibile → Contattore principale → Contattore di precarica + resistore → Interfaccia veicolo
|
Livello di protezione |
Dispositivo esecutivo |
Definizione del ruolo |
Scala dei tempi di risposta |
|
Interruzione della corrente di cortocircuito |
Fusibile di protezione semiconduttore (aR) |
Eliminazione della corrente di guasto a livello di microsecondo per proteggere i moduli IGBT/SiC |
Microsecondi |
|
Commutazione normale/emergenza |
Contattore CC principale |
Controllo normale di avvio/arresto, spegnimento di emergenza controllato |
Decine di millisecondi |
|
Soppressione dello spunto |
Contattore di precarica + resistenza |
Limitazione della corrente d'impatto alla prima accensione |
Controllo sequenziale della temporizzazione |
|
Protezione ridondante del backup |
Fusibile |
L'interruzione definitiva significa quando il contattore si guasta o si rifiuta di funzionare |
Microsecondi |
|
Difetto di progettazione |
Conseguenza ingegneristica |
|
Fusibile passante I²t > Tenuta al cortocircuito del contattore |
La corrente di guasto provoca la saldatura dei contatti del contattore, rendendolo incapace di interrompersi |
|
La risposta del fusibile è più lenta dell'azione di interruzione del contattore |
Il contattore interrompe la corrente di guasto sotto carico, provocando una grave erosione dei contatti |
|
Capacità di interruzione DC del contattore insufficiente |
L'arco CC non può essere estinto, con conseguente incendio dell'apparecchiatura |
Criterio di progettazione principale: Il valore I²t passante del fusibile deve essere tassativamente inferiore al valore I²t di tenuta al cortocircuito del contattore protetto.
Poiché la corrente continua non ha un punto naturale di passaggio per lo zero, l’estinzione dell’arco è molto più difficile che nei sistemi CA. Pertanto, la logica di selezione per i dispositivi specifici DC differisce fondamentalmente dai dispositivi AC.
Principio di selezione: La tensione nominale del fusibile e del contattore deve essere ≥ alla tensione massima del bus CC del sistema.
•Piattaforma di ricarica da 800 V → Potenza consigliata 1000 V CC o superiore
•Sistema di accumulo di energia da 1500 V → È necessario selezionare una potenza nominale di 1500 V CC o superiore
Avviso tecnico: Vietare severamente la sostituzione di prodotti con classificazione CA con dispositivi specifici CC. La mancata estinzione efficace dell’arco durante l’interruzione per guasto può portare a conseguenze catastrofiche.
Contattore CC:
•La corrente nominale continua dovrebbe superare la corrente di uscita massima della stazione di ricarica.
•Fattore di esperienza ingegneristica: selezione consigliata a circa 1,2×.
Fusibile CC:
•La scelta non deve basarsi esclusivamente sulla corrente nominale; I²t e potere di interruzione devono essere valutati in maniera esaustiva.
•L'I²t di fusione del fusibile deve essere inferiore alla resistenza I²t del modulo a semiconduttore protetto (IGBT/SiC).
•Fattore di esperienza ingegneristica: selezione consigliata a circa 1,5×.

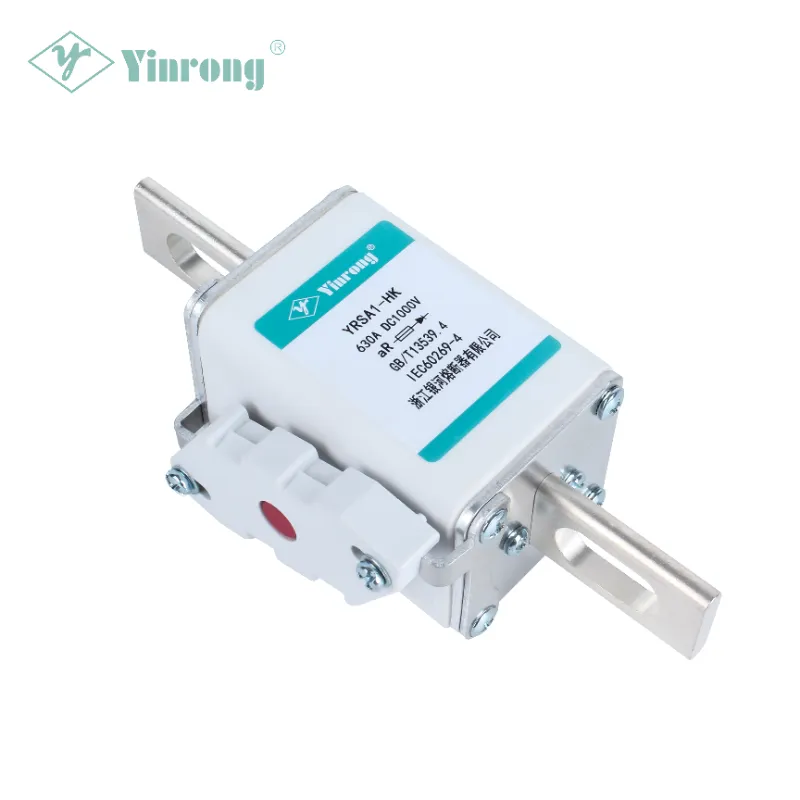

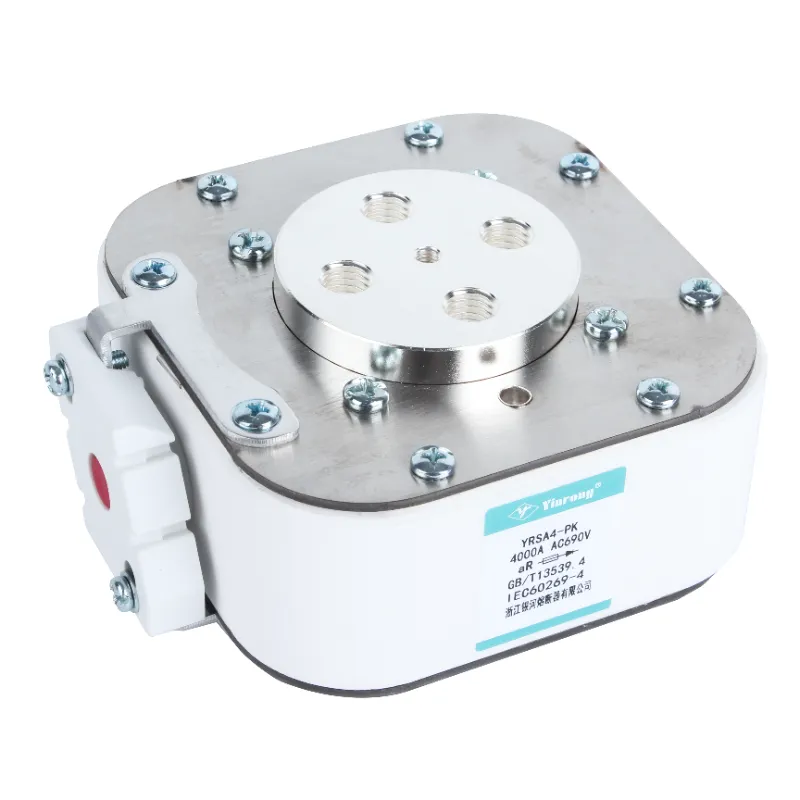

La serie YRSA di Zhejiang Galaxy Fuse copre tensioni nominali da 690 V a 1500 V e correnti nominali da 10 A a 3000 A, con elementi fusibili a sezione trasversale variabile in rame puro argentato o argento puro, alloggiati in tubi di ceramica di allumina ad alta resistenza, con sabbia di quarzo di elevata purezza come mezzo di estinzione dell'arco.
I²t (ampere-quadrato-secondo) è l'indicatore quantitativo più critico nella scelta dell'abbinamento di fusibili e contattori.
|
Condizione di vincolo |
Requisito tecnico |
|
Passante per fusibile I²t |
< Tenuta al cortocircuito del contattore I²t |
|
Prearco fusibile I²t |
< Modulo IGBT/SiC resistente a I²t |
|
Azzeramento totale del fusibile I²t |
> Dispositivo di protezione a valle prearco I²t (per garantire il coordinamento selettivo) |
La serie di fusibili ad azione rapida Galaxy Fuse presenta bassi valori I²t, forte capacità di limitazione della corrente ed elevato potere di interruzione, che li rendono adatti alla protezione da cortocircuito di dispositivi a semiconduttore e apparecchiature complete.
In un'architettura di protezione multilivello, il dispositivo di protezione più vicino al punto di guasto deve entrare in funzione per primo.
|
Posizione del guasto |
Sequenza di azioni di protezione |
|
Cortocircuito sul lato uscita |
Il fusibile scatta per primo (livello microsecondo) → Il contattore rimane chiuso |
|
Sovraccarico controllato |
Il contattore scatta per primo (comando BMS) → Il fusibile rimane intatto |
|
Guasto del contattore |
Il fusibile funge da protezione di backup, interrompendo infine il circuito di guasto |
Le stazioni di ricarica sono installate in un'ampia gamma di ambienti, con requisiti tecnici che vanno dalle basse temperature di -40°C alle temperature elevate di +85°C. Sia i fusibili che i contattori devono essere ridotti della capacità in base alla temperatura ambiente effettiva.
|
Condizione ambientale |
Raccomandazione ingegneristica |
|
Funzionamento a temperature superiori a 40°C |
Il valore nominale del fusibile deve essere corretto in base alla curva di declassamento del produttore |
|
Ambienti chiusi ad alta temperatura |
L'aumento della temperatura della bobina del contattore richiede una verifica dedicata |

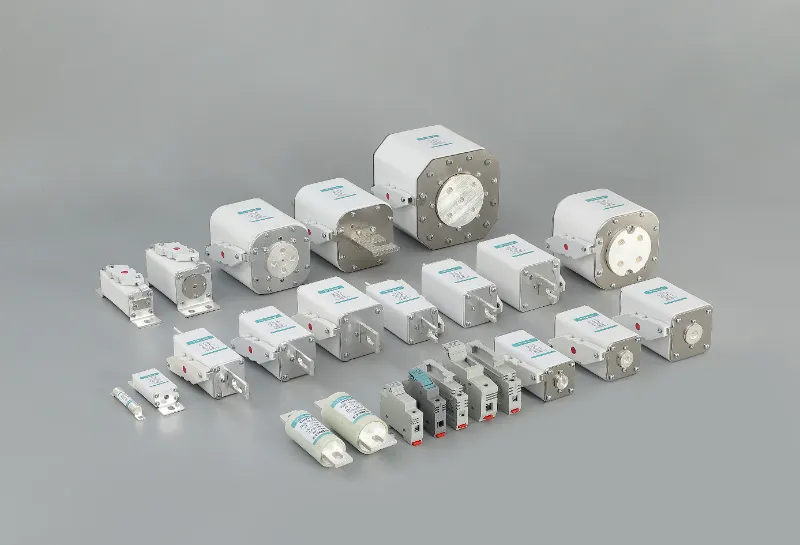

Fondata nel 1980,Zhejiang Galaxy Fuse Co., Ltd. è un'impresa di fusibili professionale che integra ricerca e sviluppo, test, produzione, vendite e importazione/esportazione. Essendo un'impresa chiave sotto l'ex Ministero della costruzione di macchine e uno dei principali produttori di fusibili in Cina, i prodotti principali dell'azienda comprendono fusibili CC fotovoltaici, fusibili per veicoli a nuova energia e fusibili per stazioni di ricarica. I prodotti sono conformi allo standard IEC 60269, GB/T 13539.4 e ad altri standard nazionali e internazionali e vengono esportati in oltre 80 paesi e regioni tra cui Europa, America, Sud-est asiatico e Medio Oriente.
|
Posizione dell'applicazione |
Serie consigliata |
Parametri chiave |
Certificazioni |
|
Lato uscita CC (protezione aR) |
500 V–1500 V / 10 A–1500 A |
UL/TÜV/CE/CCC |
|
|

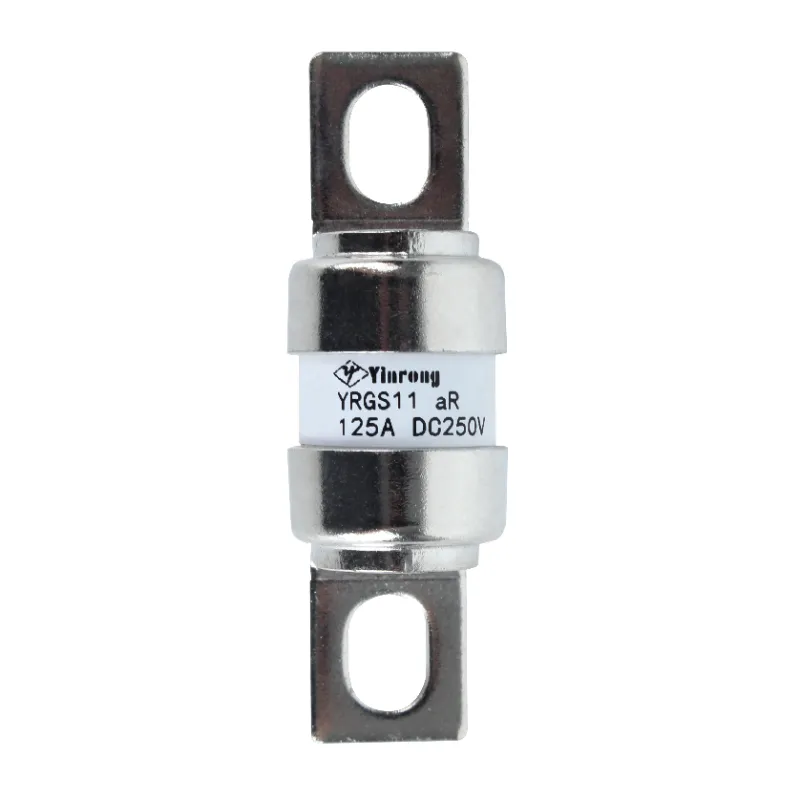

Protezione del pacco batteria/pacco |
CC 500 V–750 V/10 A–350 A |
CE |
•Certificazioni internazionali della serie completa: Molteplici serie hanno superato le certificazioni TÜV, UL, CE e CQC. I sistemi di gestione coprono IATF 16949, ISO 9001, ISO 14001 e ISO 45001.
•Soluzioni di coordinamento mature: Vasta esperienza di coordinamento ingegneristico con i principali contattori CC e soluzioni di selezione mature.
•Supporto completo dei dati tecnici: Fornisce curve I²t misurate e curve della corrente di interruzione per facilitare calcoli precisi di coordinamento con i contattori.
•Profonda accumulazione tecnica: Detiene oltre 48 brevetti di modelli di utilità e invenzioni per la produzione di fusibili ed è stata riconosciuta come impresa high-tech nazionale nel 2017.
•Partecipazione agli standard del settore: I prodotti sono conformi a GB/T 13539.4, IEC 60269 e a numerosi altri standard nazionali e internazionali.
L’abbinamento di contattori e fusibili nelle stazioni di ricarica DC può essere tecnicamente riassunto come: stratificazione funzionale, coordinazione temporale e interblocco dei parametri.
•Il fusibile effettua un'interruzione della corrente di cortocircuito di livello microsecondo per garantire la sicurezza di IGBT/SiC e altri semiconduttori di potenza.
•Il contattore è responsabile della gestione della commutazione controllata, dell'esecuzione dei normali comandi di avvio/arresto e di isolamento di emergenza.
•I due funzionano come ridondanza di backup reciproca, formando una doppia barriera di sicurezza.
Se adeguatamente abbinati, ognuno svolge i propri compiti con una difesa a più livelli; in caso di mancata corrispondenza, le conseguenze vanno dal guasto della protezione al surriscaldamento dell'apparecchiatura.
Con oltre 40 anni di dedizione alla ricerca, allo sviluppo e alla produzione di fusibili di alta qualità, Galaxy Fuse si impegna a fornire soluzioni di protezione dei circuiti sicure e affidabili per le stazioni di ricarica CC.
Per supporto tecnico sulla scelta dei fusibili per i sistemi di protezione delle stazioni di ricarica DC o sul coordinamento con i contattori, per favorecontattare il team tecnico di Galaxy Fuse.
