Quando si verifica un cortocircuito, chi agisce per primo: contattore o fusibile? Sequenza errata e il modulo SiC sparisce

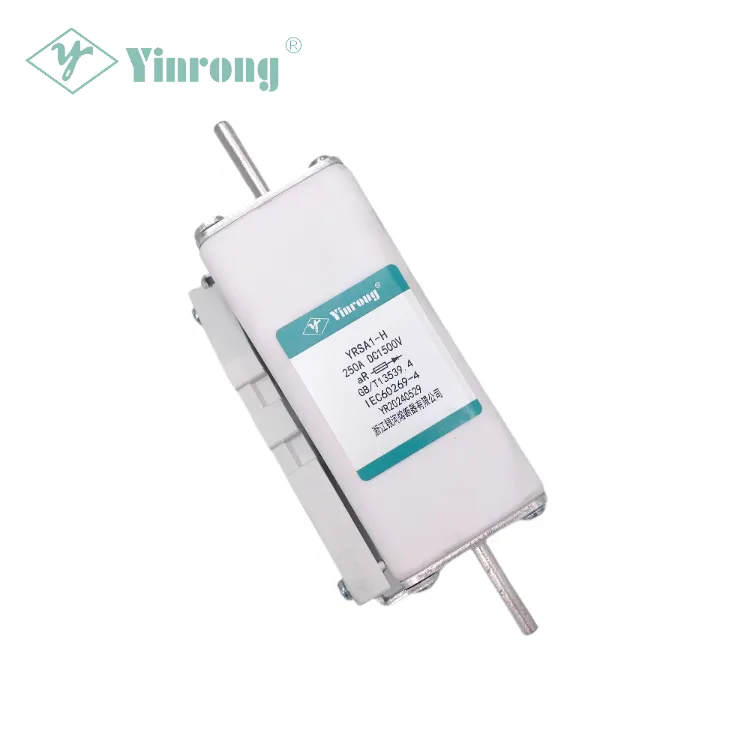

Nei sistemi ad alta tensione e potenza, come le stazioni di ricarica CC e i PCS per l'accumulo di energia, i contattori CC e i fusibili compaiono sempre insieme sugli schemi elettrici, collegati in serie sullo stesso circuito principale. Eppure molti ingegneri li considerano ancora come "ognuno che fa il proprio lavoro": il contattore gestisce la commutazione, il fusibile gestisce la protezione da cortocircuito.

Ma chiunque abbia effettivamente effettuato analisi dei guasti conosce la dura verità: se i due si limitano a "combattere le proprie battaglie" senza un reale coordinamento, potrebbero non riuscire ad aprirsi quando dovrebbero, o inciampare quando non dovrebbero - e il tuo modulo SiC da mille dollari è comunque sparito.

Oggi analizzeremo da zero i principi di coordinamento di questo "duo d'oro".

I. Stratificazione della sequenza temporale: i difetti si presentano su tre livelli, le azioni devono seguire l'ordine

Un circuito CC ad alta tensione adeguatamente progettato implementa una protezione a tre livelli. Contattori e fusibili seguono una rigorosa divisione del lavoro in sequenza temporale, senza conflitti tra loro:

1. Lieve sovraccarico (1–3 volte la corrente nominale)

Il sistema BMS e il software della scheda di azionamento intervengono per primi, riducendo la potenza e attivando gli allarmi, mentre il contattore si apre normalmente e il fusibile non funziona affatto.

2. Sovraccarico moderato (3–8× corrente nominale)

Il software non può rispondere in tempo. Il contattore esegue l'interruzione, la corrente di guasto viene eliminata e il fusibile rimane intatto.

3. Cortocircuito estremo (corrente ultraelevata 10×+)

Né il software né il contattore possono reagire abbastanza velocemente. I fusibili ad alta velocità di classe aR di Galaxy Fuse hanno la priorità, eliminando il guasto in millisecondi, interrompendo il circuito prima che correnti elevate possano colpire continuamente il contattore.

Regola di coordinamento:Corrente nominale del fusibile > Corrente continua del contattore, con margine sufficiente per sovratensioni e condizioni di alta temperatura: il fusibile agisce solo in cortocircuiti potenzialmente letali.

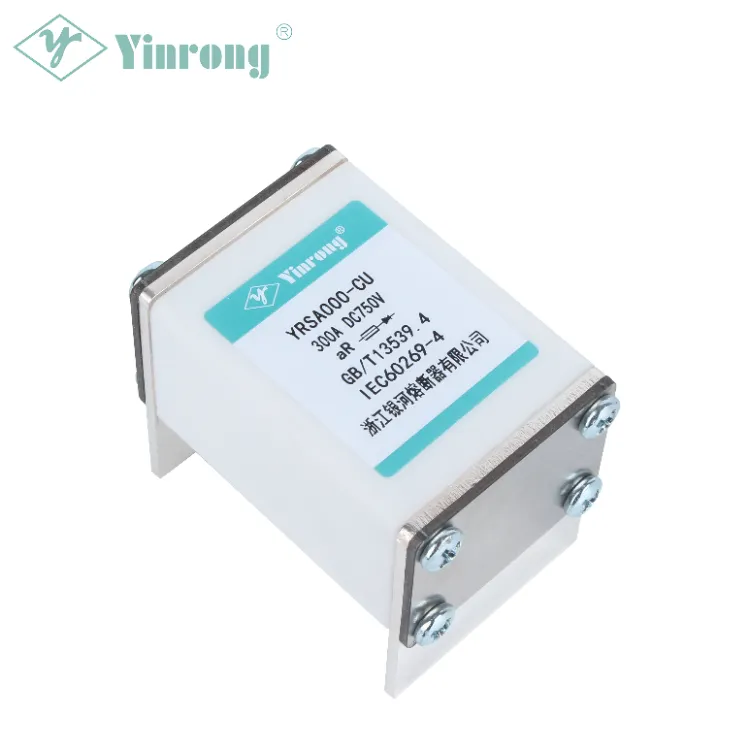

Riferimento pratico:Per un sistema a pieno carico da 250 A, selezionare un contattore da 300 A abbinato aFusibile quadrato ad alta velocità Galaxy Fuse serie YRSA da 350 A.



II. Abbinamento energetico I²t: il fusibile assorbe il calore, il contattore evita danni termici

Questo è il fulcro della protezione coordinata e il principio fondamentale che il 90% degli ingegneri trascura. In parole povere: è l'energia termica totale (I²t) rilasciata al momento del cortocircuito a distruggere i contattori e i moduli di potenza. Per ottenere una vera protezione coordinata, è necessario seguire una regola ferrea: Fusibile ultrarapido Galaxy Fuse a pulizia totale I²t < Tenuta di breve durata del contattore I²t.

1. Fusibile gG ad azione lenta di scarsa qualità:I valori I²t sono enormi: la stragrande maggioranza dell'energia termica viene scaricata nel contattore, provocando la saldatura dei contatti ad alta temperatura. Questo è un tipo di interruzione di “distruzione reciproca” – senza coordinamento.

2. Fusibile ad alta velocità classe aR serie Galaxy Fuse YRSA:Presenta elementi in nastro di argento puro o rame argentato che limitano con precisione l'I²t passante. Prendendo ilSerie YRSA000-CU ad esempio, i fusibili di classe aR offrono un I²t estremamente basso e un'elevata capacità di limitazione della corrente, assorbendo la maggior parte del calore causato dal guasto al momento del cortocircuito. Il calore che passa attraverso il contattore è minimo, i contatti rimangono intatti senza saldatura, ottenendo l'effetto di coordinazione di "sacrificare il fusibile, salvare il contattore" .

In combinazione con la tecnologia di estinzione dell'arco proprietaria di Galaxy Fuse (sabbia di quarzo ad elevata purezza con trattamento specializzato di soppressione dell'arco), gli archi vengono rapidamente estinti al momento del cortocircuito, senza rottura dell'alloggiamento o fuoriuscita di sabbia, prevenendo danni da arco secondario ai terminali del contattore.

III. Abbinamento del livello di tensione e corrente: piattaforma unificata, derating coordinato

Il fondamento del coordinamento è che entrambi i componenti operano sulla stessa linea di base dei parametri hardware: non uno ad alta tensione e uno a bassa tensione, non uno ad alta corrente e uno a bassa corrente.

1. Unificazione della tensione

La tensione CC nominale del contattore e del fusibile deve essere perfettamente abbinata, con un margine di sicurezza di 1,2–1,3 volte superiore alla tensione del bus:

● Stazione di ricarica standard da 750 V:Contattore 1000 V CC + fusibile GalaxySerie YRSA000-CU 750/1000 VCC

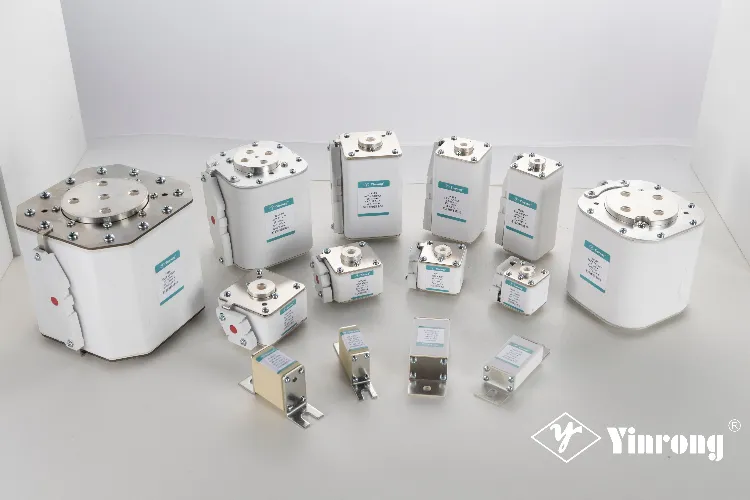

●Ricarica ultraveloce ad alta tensione da 800 V/immagazzinamento megawatt:Contattore 1500 V CC + fusibile GalaxySerie YRSA1-HK 1500 V CC oSerie YRSA7-PK 1500 V CC



I prodotti Galaxy Fuse sono conformi agli standard IEC60269-4, GB/T13539.4 e altri standard internazionali, con più serie dotate di certificazioni UL, TUV e CE. L'elevata resistenza dell'isolamento garantisce la perfetta compatibilità con i contattori ad alta tensione.



2. Stratificazione attuale

La corrente nominale del fusibile deve essere sempre un gradino superiore a quella del contattore, creando una "zona cuscinetto di sicurezza": le condizioni di pieno carico e di sovratensione non interferiscono tra loro. Fusibile galatticoSerie YRSA copre l'intero intervallo di tensione da 32 V CC a 1500 V CC, con capacità di interruzione fino a 250 kA CC. Se abbinato a contattori ad alta corrente, l'aumento della temperatura a pieno carico a lungo termine è estremamente basso, eliminando il riscaldamento dei terminali e la formazione di archi alla fonte, riducendo i guasti cronici.

3. Derating ambientale coordinato

Negli involucri ad alta temperatura o negli ambienti ad alta quota, sia il contattore che il fusibile devono essere declassati contemporaneamente; mai declassare un solo componente da solo, poiché ciò romperebbe l'equilibrio di coordinamento.

IV. Galaxy Fuse – Soluzioni di fusibili progettate per il coordinamento dei contattori

Fondata nel 1980, Galaxy Fuse (Yinrong) è un produttore di fusibili professionale che integra ricerca e sviluppo, test, produzione e vendite. L'azienda produce una serie completa di nuovi fusibili energetici per applicazioni fotovoltaiche, accumulo di energia e stazioni di ricarica, con prodotti esportati in oltre 80 paesi e regioni in tutto il mondo.

1. Coordinamento a livello materiale

Gli elementi proprietari in striscia di rame placcato argento offrono resistenza alle sovratensioni e resistenza alla fatica del metallo, adattandosi al funzionamento del contattore di decine di migliaia di cicli di commutazione al giorno senza sganci fastidiosi. I prodotti sono conformi agli standard IEC60269-4, GB/T13539.4 e altri, con isolamento stabile e perfetta corrispondenza dei terminali, eliminando i rischi di riscaldamento.

2. Tempra dell'arco ottimizzata per il processo

Tecnologie avanzate tra cui l'estinzione dell'arco a elementi paralleli, l'interruzione rapida dei guasti e l'anti-cracking del tubo ceramico garantiscono una rapida estinzione dell'arco in condizioni di cortocircuito, prevenendo danni da arco ai contatti e ai terminali del contattore.

3. Corrispondenza a strati di tensione e corrente dell'intera serie

●Serie YRSA000-CU:Progettato per caricabatterie standard da 750 V/1000 V e accumulatori di energia di piccole e medie dimensioni

●Serie YRSA1-HK:Progettato per sistemi da 1000 V–1500 V

●Serie YRSA7-PK:Serie con corpo quadrato da 1500 V, progettata per la ricarica ultraveloce ad alta tensione da 800 V e lo stoccaggio di energia su larga scala – capacità di interruzione fino a DC 250 kA



Compatibile con tutti i contattori DC ad alta tensione standard disponibili sul mercato.



4. Servizio di selezione coordinata unica

Fusibile galattico fornisce supporto tecnico professionale, dai calcoli di corrispondenza I²t alle soluzioni complete di protezione del sistema. Il nostro team tecnico può assistere i clienti nel calcolo preciso dell'intera serie di parametri di corrispondenza per il coordinamento di contattori e fusibili.

Rispetto ai marchi leader a livello internazionale, Galaxy Fuse offre notevoli vantaggi in termini di costi e prestazioni a parità di specifiche e certificazioni. Sfruttando oltre 40 anni di esperienza nella produzione di fusibili, oltre 48 brevetti e numerose certificazioni internazionali (UL/TUV/CE/CQC), Galaxy Fuse dimostra chiari vantaggi in termini di materiali, processi di estinzione dell'arco e capacità di coordinamento del sistema.

Considerazioni finali

Il coordinamento tra contattore CC e fusibile riguarda fondamentalmente la corrispondenza di precisione in tre dimensioni: temporizzazione, energia e parametri. Prendi i tempi giusti: i guasti vengono gestiti al livello giusto. Ottieni l'I²t giusto: il calore è distribuito in modo appropriato. Ottieni la giusta tensione e corrente: i componenti hardware non si compromettono a vicenda.

Tutti e tre sono indispensabili. Scegli correttamente: contattore e fusibile svolgono ciascuno la propria parte, costruendo livelli di protezione. Scegli in modo errato: nella migliore delle ipotesi la protezione fallisce, nel peggiore dei casi l'attrezzatura viene distrutta.

Fusibile galattico – oltre 40 anni di impegno nella fornitura di fusibili di alta qualità, dedicati a fornire soluzioni di protezione dei circuiti sicure e affidabili per stazioni di ricarica e sistemi di accumulo dell'energia.

Per supporto tecnico sulla scelta dei fusibili o sul coordinamento dei contattori, per favorecontattare il team tecnico di Fusibile galattico.
